图像

图像视图ImageView

图像视图的图片通常位于res/drawable目录

  • 在Layout文件中通过属性android:src来指定图片资源，如android:src="@drawable/splash"
  • 在Activity文件中通过调用setImageResource()方法指定图片资源，如setImageResource(R.drawable.splash)

ImageView本身默认图片居中显示，如果要改变图片显示方式，可以通过scaleType属性设置

  • fitXY：拉伸填充满视图
  • fitStart：保持比例，拉伸使其位于视图上方或左侧
  • fitCenter：保持比例，拉伸居中
  • fitEnd：保持比例，拉伸使其位于视图下方或右侧
  • center：尺寸不变，居中
  • centerCrop：拉伸充满视图，居中
  • centerInside：保持比例，缩小图片位于视图中间
1
2
3
4
5
6
7
8
9
10
11
12
13
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <ImageView
        android:id="@+id/iv_scale"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:src="@drawable/splash"
        android:scaleType="fitXY"/>

</LinearLayout>
1
2
3
4
5
6
7
8
9
10
11
12
public class ImageScaleActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_image_scale);

        ImageView iv_scale = findViewById(R.id.iv_scale);
//        iv_scale.setImageResource(R.drawable.splash);//获取图片视图
//        iv_scale.setScaleType(ImageView.ScaleType.FIT_XY);//拉伸使其填充满视图
    }
}

图像按钮ImageButton

ImageButton是可以显示图片的按钮，它继承自ImageView，而非继承Button

ImageButton和Button之间的区别如下：

  • Button既可以显示文本也可以显示图片，ImageButton只能显示图片不能显示文本；
  • ImageButton上的图像可以按比例缩放，Button通过背景设置图像会拉伸变形；
  • Button只能显示一张背景图，而ImageButton可以分别设置前景图和背景图，从而实现叠加效果。

在某些场景下，特殊字符或字体无法通过输入法输入，就需要先切图再放到ImageButton中

ImageButton和ImageView的区别如下：

  • ImageButton有默认的按钮背景，ImageView默认无背景
  • ImageButton默认的缩放类型是center，ImageView默认的缩放类型是fitCenter

文本与图像同时显示

同时展示文本与图像的方法有：

  1. 利用LinearLayout对ImageView和TextView组合布局
  2. 通过按钮控件Button的drawable**属性设置文本周围的图标
    • drawableTop：指定文字上边的图片
    • drawableBottom：指定文字下边的图片
    • drawableLeft：指定文字左边的图片
    • drawableRight：指定文字右边的图片
    • drawablePadding：设置图片和文字的间距

简单计算器开发

布局

计算器界面分为两大部分：表达式显示部分、按键部分

控件

  • LinearLayout：整体布局从上到下线性排列
  • GridLayout：按键部分网格排列
  • ScrollView：表达式区域如果超出屏幕就需要滚动
  • TextView：计算结果用文本视图显示
  • Button：数字和运算符按键
  • ImageButton：开根运算符

Activity

启停活动页面

Activity的启动和结束

从当前页面调转到新的页面：

  • startActivity(new Intent(源页面.this, 目标页面.class));

从当前页面返回到上一个页面，相当于关闭当前页面：

  • finish()

\src\main\java\com\example\chapter04\ActStartActivity.java

1
2
3
4
5
6
7
8
9
10
11
12
public class ActStartActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_act_start);
        Button btn_act_next = findViewById(R.id.btn_act_next);
        btn_act_next.setOnClickListener(view -> {
            startActivity(new Intent(this,ActFinishActivity.class));//跳转到一个新的Activity
        });
    }
}

\src\main\java\com\example\chapter04\ActFinishActivity.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public class ActFinishActivity extends AppCompatActivity implements View.OnClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_act_finish);

        findViewById(R.id.iv_back).setOnClickListener(this);
        findViewById(R.id.btn_back).setOnClickListener(this);
    }

    @Override
    public void onClick(View view) {
        finish();//结束当前Activity
    }
}

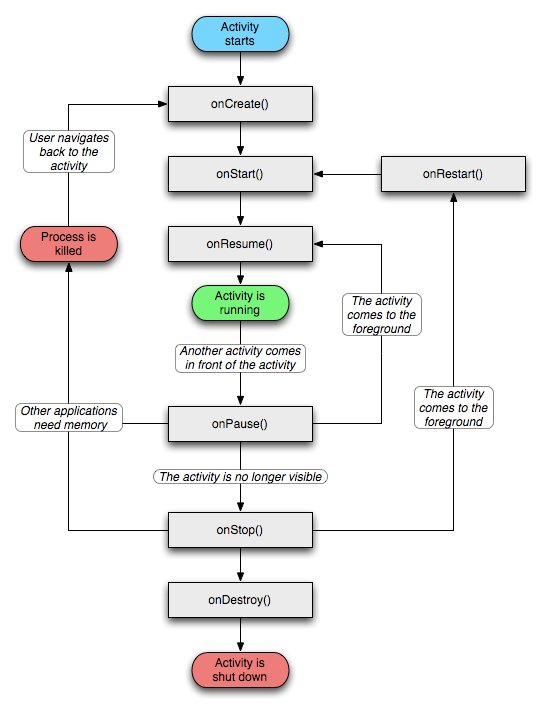

Activity的生命周期

Activity的生命周期指的是Activity从被创建到被销毁之间的一系列状态、阶段。在不同的状态、阶段下适用于处理不同的事物。

Activity生命周期 说明
onCreate 创建活动。页面被加载进内存，进入初始状态。
onStart 开始活动。页面展示在屏幕上，进入就绪状态。
onResume 恢复活动。页面进入活跃状态，可以触发各种交互事件，如允许点击、输入。
onPause 暂停活动。页面进入暂停状态，无法触发交互事件。
onStop 停止活动。页面进入停止状态，不在屏幕上显示。
onDestroy 销毁活动。回收活动占用的所有系统资源，页面从内存中销毁。
onRestart 重启活动。重新加载内存中的页面数据。
onNewIntent 重用已有的活动实例。

如果一个Activity已经启动过，并且存在于当前应用的Activity任务栈中，启动模式为singleTask，singleInstance或singleTop（任务栈顶），那么在此启动回到这个Activity的时候，不会创建新的实例，也就是不执行onCreate()方法，而是执行onNewIntent()方法。

各状态之间的切换过程：

  • 打开新页面的调用顺序为：
    • onCreate:arrow_right:onStart:arrow_right:onResume
  • 关闭页面的调用顺序为：
    • onPause:arrow_right:onStop:arrow_right:onDestroy​

Activity的启动模式

Activity活动存储在任务栈（TaskStack）中，打开一个页面时就意味着一个活动入栈了，关闭一个页面就意味着一个活动出栈了。

在配置文件中指定启动模式

1
2
3
4
5
<activity
    android:name=".ActStartActivity"
    android:exported="true"
    android:launchMode="standard">
</activity>

  1. 默认启动模式standard

    该模式下，启动的Activity会依照启动顺序一次压入Task栈中

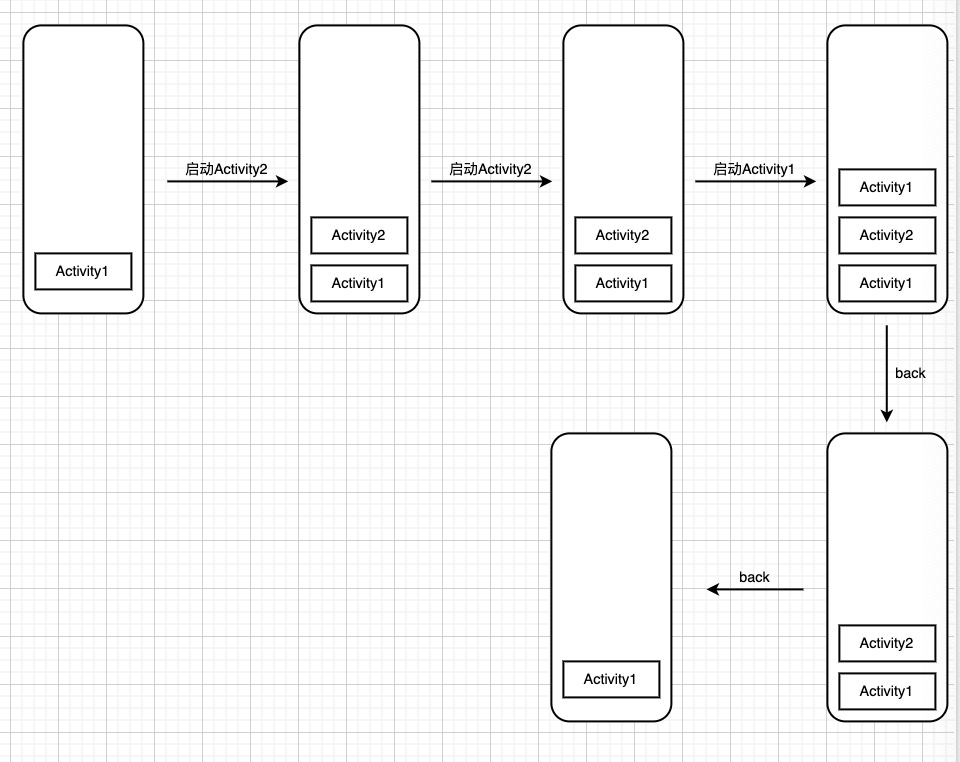

  2. 栈顶复用模式singleTop

    在该模式下，如果栈顶Activity为目标Activity，那么就不会重复创建新的Activity。

适合开启渠道多、多应用开启调用的Activity，通过这种设置可以避免已经创建过的Activity被重复创建，多数情况通过动态设置使用。

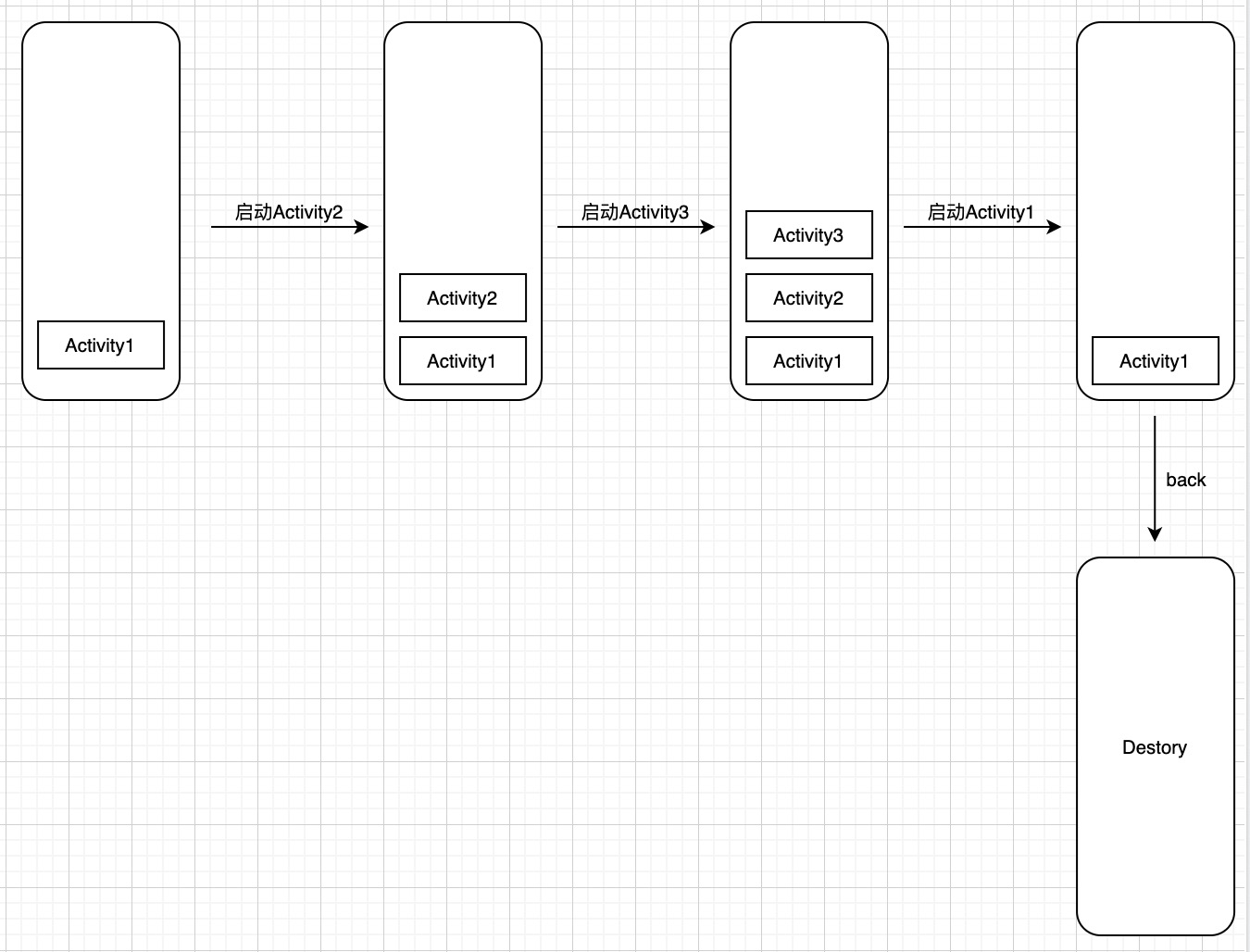

  1. 栈内复用模式singleTask

    与singleTop模式相似，只不过singleTop模式是针对栈顶的活动，而singleTask模式下，如果task栈内存在目标Activity实例，则将task内的对应Activity实例之上的所有Activity弹出栈，并将对应Activity置于栈顶获得焦点。

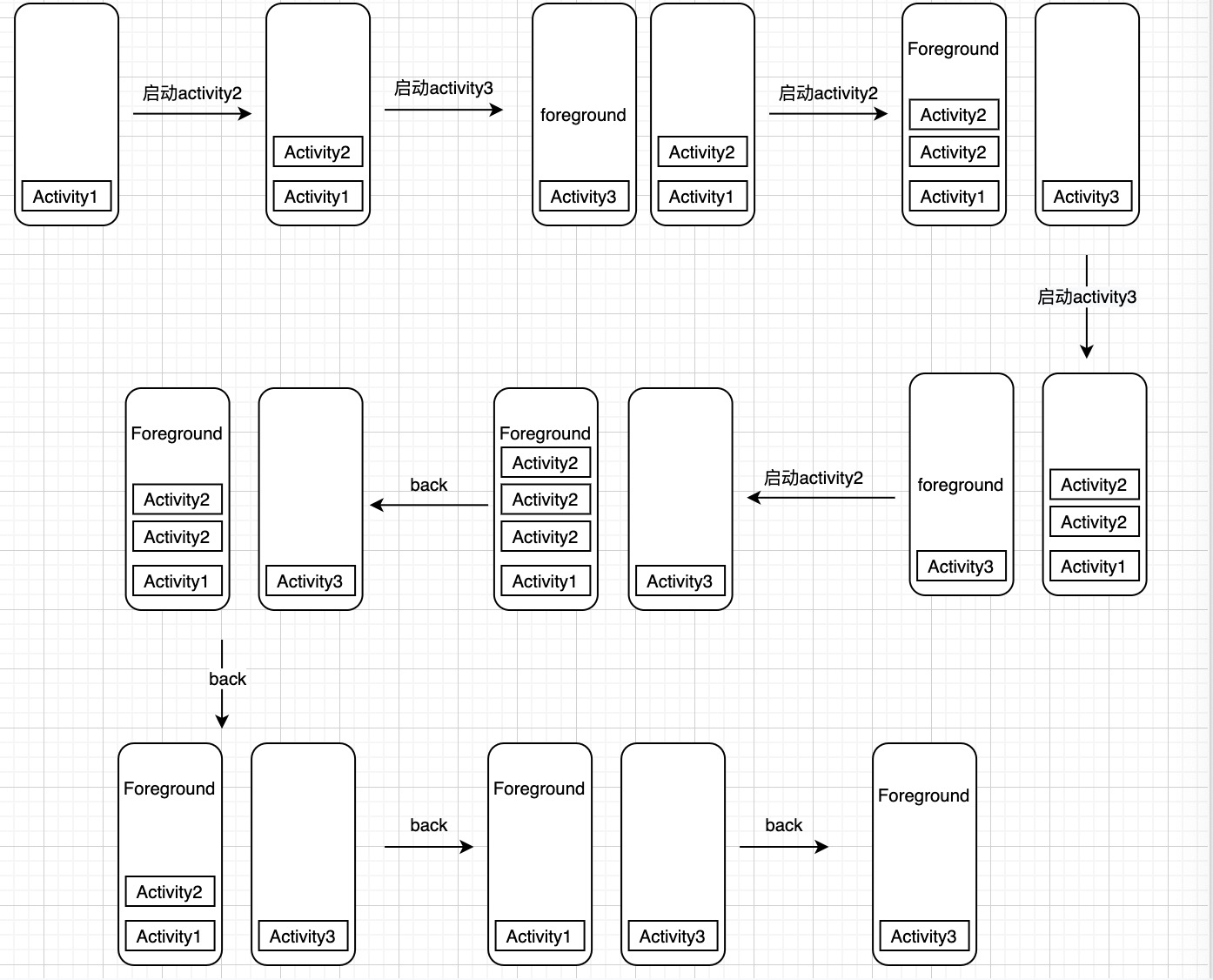

  2. 全局唯一模式singleInstance

    该模式下会为目标Activity创建一个新的Task栈，将目标Activity放入新的Task，并让目标Activity获得焦点。新的Task有且只有一个Activity实例。如果已经创建过目标Activity实例，则不会创建新的Task，而是将已创建的Activity唤醒。

动态设置启动模式

  1. 在两个活动之间频繁交替跳转

    假设活动A与活动B之间页面切换非常频繁，那么在切换数次后，在Task栈中就会创建数个A和B，当需要退回到首页时，则需要将这数个A和B按顺序退出后才能到达首页。但实际需求是：A和B只应该各退出一次然后就回到首页，而不需要退出数次。

    对于不允许重复返回的情况，可以设置启动标志FLAG_ACTIVITY_CLEAR_TOP

    1
    2
    3
    4
    5
    //创建一个意图对象，准备跳转到指定活动页面
    Intent intent = new Intent(this, JumpSecondActivity.class);
    //栈中存在待跳转的活动实例时，则重新创建该活动实例，并清除原实例上方的所有实例
    intent.setFlags(Intent.FLAG_ACTIVITY_CLEAR_TOP);
    startActivity(intent);

  2. 登录成功后不再返回登录页面

    登录页面在用户成功登录后就会消失，然后进入首页，当点击返回按钮时并不会返回到登录页面而是直接退出APP。

    对于只打开一次不再需要退回去的页面，可以设置启动标志FLAG_ACTIVITY_CLEAR_TASK，该标志会清空当前活动栈内的所有实例。清空之后就意味着当前栈无法继续使用，必须重新创建活动栈，也就是同时设置启动标志FLAG_ACTIVITY_NEW_TASK，该标志用于开辟新任务的活动栈。

    1
    2
    3
    4
    5
    //创建一个意图对象，准备跳转到指定的活动页面
    Intent intent = new Intent(this, LoginSuccessActivity.class);
    //跳转到新页面时，清空栈中原有的所有实例，同时开辟新任务的活动栈
    intent.setFlags(Intent.FLAG_ACTIVITY_CLEAR_TASK|Intent.FLAG_ACTIVITY_NEW_TASK);
    startActivity(intent);
动态设置启动模式中的启动标志 说明
Intent.FLAG_ACTIVITY_NEW_TASK 开辟一个新的任务栈
Intent.FLAG_ACTIVITY_SINGLE_TOP 当栈顶为待跳转的活动实例时，则重用栈顶的实例
Intent.FLAG_ACTIVITY_CLEAR_TOP 当栈中存在待跳转的活动实例时，则重新创建一个实例，并清除原实例上方所有实例
Intent.FLAG_ACTIVITY_NO_HISTORY 栈中不保存新启动的活动实例
Intent.FLAG_ACTIVITY_CLEAR_TASK 跳转到新页面时，栈中原有的实例都将清空

在活动之间传递消息

显式Intent和隐式Intent

Intent是各个组件之间信息沟通的桥梁，它用于Android各组件之间的通信，主要完成下列工作：

  • 标明本次通信请求来源、目标、属性。
  • 发起方携带本次通信需要的数据内容，接收方从收到的意图中解析数据。
  • 发起方若想判断接收方的处理结果，意图就要负责让接收方传回应答的数据内容。

Intent的组成部分：

名称 设置方法 说明与用途
Component setComponent 组件，指定意图的来源与目标
Action setAction 动作，指定意图的动作行为
Data setData 即Uri，指定动作要操作的数据路径
Category addCategory 类别，指定意图的操作类别
Type setType 数据类型，指定消息的数据类型
Extras putExtras 扩展信息，指定装载的包裹信息
Flags setFlags 标志位，指定活动的启动标志
显式Intent

显式Intent直接指定来源活动与目标活动，属于精确匹配。有三种构建方式：

  1. 在Intent的构造函数中指定

    1
    Intent intent = new Intent(this, ActNextActivity.class)//创建一个目标确定的意图对象

  2. 调用意图对象的setClass方法指定

    1
    2
    Intent intent = new Intent();//创建一个意图对象
    intent.setClass(this, ActNextActivity.class);//设置意图对象的源和目标

  3. 调用意图对象的setComponent方法指定

    1
    2
    3
    Intent intent = new Intent();//创建一个新的意图对象
    ComponentName component = new ComponentName(this, ActNextActivity.class);//创建包含目标活动在内的组件名称对象
    intent.setComponent(component);//设置意图对象携带的组件信息
隐式Intent

没有明确指定要跳转的目标活动，只给出一个动作字符串让系统自动匹配，属于模糊匹配。

通常App不希望向外部暴露活动名称，只给出一个事先定义好的标记串，通过标记串找到指定的活动，隐式Intent起到了标记过滤的作用。这个标记串可以是自定义的动作，也可以是系统动作。

Intent类的系统动作常量名 系统动作的常量值 说明
ACTION_MAIN android.intent.action.MAIN App启动时的入口
ACTION_VIEW android.intent.action.VIEW 向用户显示数据
ACTION_SEND android.intent.action.SEND 分享内容
ACTION_CALL android.intent.action.CALL 直接拨号
ACTION_DIAL android.intent.action.DIAL 准备拨号
ACTION_SENDTO android.intent.action.SENDTO 发送短信
ACTION_ANSWER android.intent.action.ANSWER 接听电话

动作名称既可以通过setAction方法指定，也可以通过构造函数Intent(String action)直接生成意图对象。由于动作是模糊匹配，因此有时需要更详细的路径。Uri和Category便是这样的路径与门类信息，Uri数据可通过构造函数Intent(String action, Uri uri)在生成对象时一起指定，也可以通过setData方法指定；Category可通过addCategory方法指定，之所以用add而不用set方法，是因为一个意图允许设置多个Category，方便一起过滤。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
public class ActionUriActivity extends AppCompatActivity implements View.OnClickListener {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_action_uri);

        findViewById(R.id.btn_dial).setOnClickListener(this);
        findViewById(R.id.btn_send).setOnClickListener(this);
        findViewById(R.id.btn_my).setOnClickListener(this);
    }

    @Override
    public void onClick(View view) {
        Intent intent = new Intent();
        String phoneNo = "10086";
        switch (view.getId()){
            case R.id.btn_dial:
                intent.setAction(Intent.ACTION_DIAL);//设置意图动作，准备拨号
                Uri uri = Uri.parse("tel:"+phoneNo);//声明一个拨号的Uri，携带电话号码数据
                intent.setData(uri);
                startActivity(intent);
                break;
            case R.id.btn_send:
                intent.setAction(Intent.ACTION_SENDTO);//设置意图动作，发短信
                Uri uri1 = Uri.parse("smsto:"+phoneNo);//声明一个拨号的Uri，携带电话号码数据
                intent.setData(uri1);
                startActivity(intent);

            case R.id.btn_my:
                intent.setAction("android.intent.action.YANG");//设置意图动作，自定义动作
                intent.addCategory(Intent.CATEGORY_DEFAULT);//添加一个门类
                startActivity(intent);
                break;
        }
    }
}

向下一个Activity发送数据

Intent使用Bundle对象存放待传递的数据信息。

Bundle对象操作各类型数据的读写方法如下表：

数据类型 读方法 写方法
整型 getInt putInt
单精度浮点型 getFloat putFloat
双精度浮点型 getDouble putDouble
布尔型 getBoolean putBoolean
字符串 getString putString
字符串数组 getStringArray putStringArray
字符串列表 getStringArrayList putStringArrayList
可序列化结构 getSerializable putSerializable

ActSendActivity.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public class ActSendActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_act_send);

        TextView tv_send = findViewById(R.id.tv_send);
        findViewById(R.id.btn_send).setOnClickListener(view -> {
            Intent intent = new Intent(this, ActReceiveActivity.class);
            Bundle bundle = new Bundle();//创建一个新的包裹
            bundle.putString("request_time", DateUtil.getNowTime());
            bundle.putString("request_content",tv_send.getText().toString());
            intent.putExtras(bundle);
            startActivity(intent);
        });
    }
}

ActReceiveActivity.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public class ActReceiveActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_act_receive);

        TextView tv_receive = findViewById(R.id.tv_receive);
        //从上一个页面传来的意图中获取数据
        Bundle bundle = getIntent().getExtras();
        String request_time = bundle.getString("request_time");
        String request_content = bundle.getString("request_content");

        String desc = String.format("收到请求消息：\n请求为%s\n请求内容%s",request_time,request_content);
        tv_receive.setText(desc);
    }
}
  • 在代码中发送消息包裹，调用意图对象的putExtras方法，即可存入消息包裹。
  • 在代码中接收消息包裹，调用意图对象的getExtras方法，即可取出消息包裹。

向上一个Activity发送数据

处理下一个页面的应答数据，详细步骤说明如下：

  • 上一个页面打包好请求数据，调用startActvityForResult方法执行跳转动作
  • 下一个页面接收并解析请求数据，进行相应处理
  • 下一个页面在放回上一个页面时，打包应答数据并调用setResult方法返回数据包裹
  • 上一个页面重写方法onActivityResult，解析获得下一个页面的返回数据
